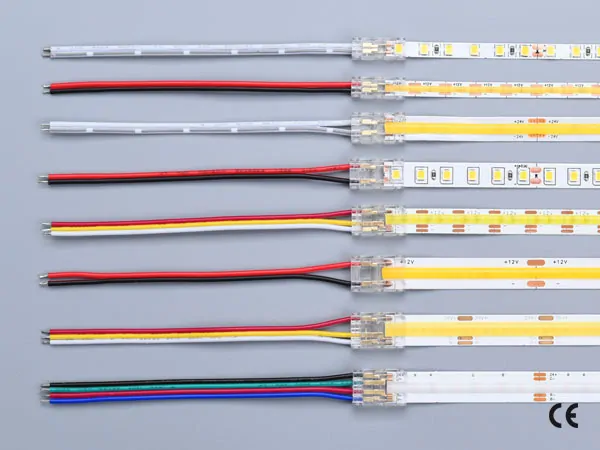

3 pin KONEKTOR pro CCT COB & SMD LED pásky, typ: LED pásek ↔ připojovací KABEL, PCB 10mm

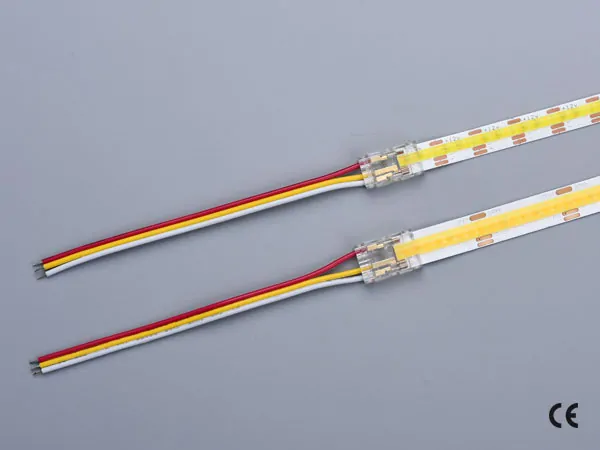

3-PINová transparentní spojka určená pro připojení CCT LED pásku k přívodnímu vodiči (trojlince).

Použití pro COB a SMD LED pásky o šířce (PCB) 10mm.

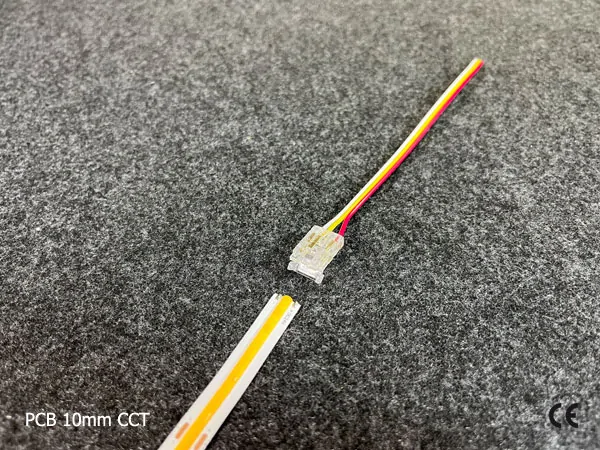

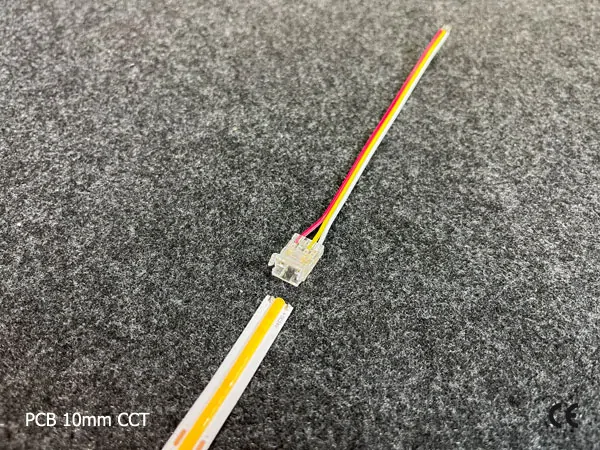

Pomocí tohoto konektoru snadno připojíte LED pásek k přívodnímu kabelu bez nutnosti pájení.

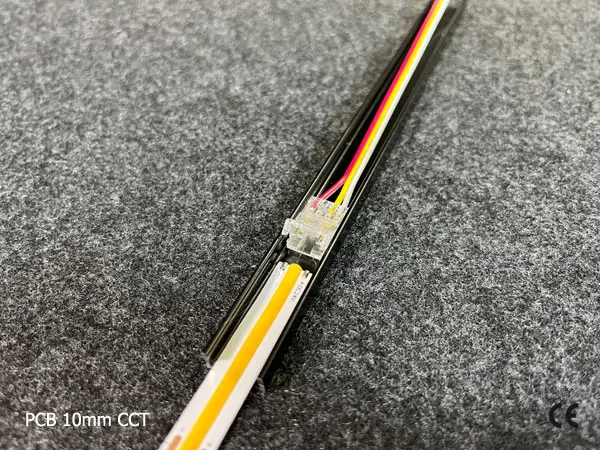

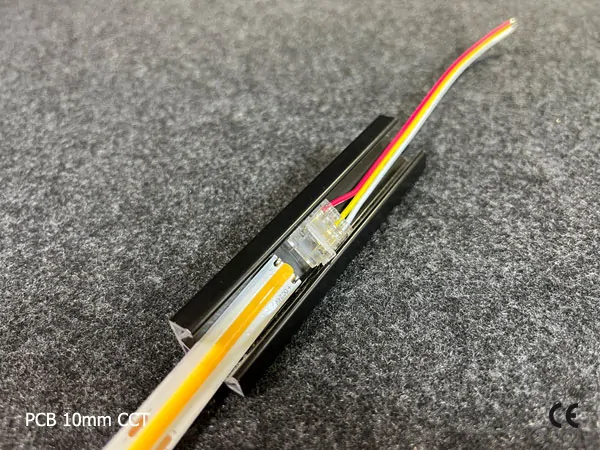

Konektor je navržen a rozměrově přizpůsoben tak, aby jeho aplikace byla možná i uvnitř většiny hliníkových LED profilů.

Postup použití:

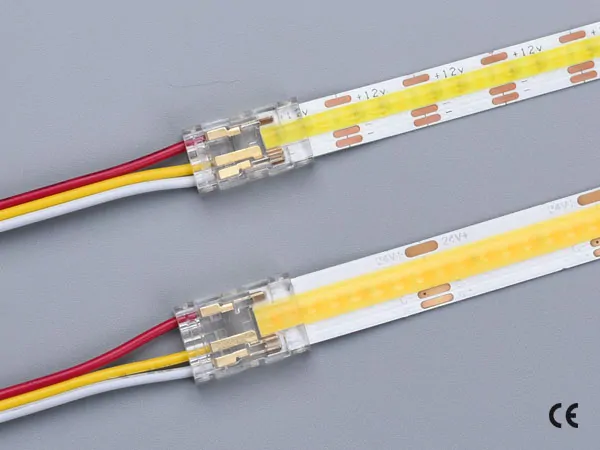

LED pásek položte na prořezávací trny tak, aby piny na pásce byly v jedné ose s trny konektoru. Následným stlačením výklopné krytky dojde k proříznutí kontaktních trnů do pásky a k zajištění spoje. Výklopná krytka konektoru musí byt zcela zacvaknutá, aby nedošlo k vytržení pásky z konektoru a tím pádem i ke ztrátě funkčnosti spoje.

Upozornění:
Pokud spojení pásky vychází na pájené spoje, kde jsou ještě zbytky cínu, doporučujeme tento cín co nejlépe odstranit, aby se mohly trny snadněji prořezat do pásky.
