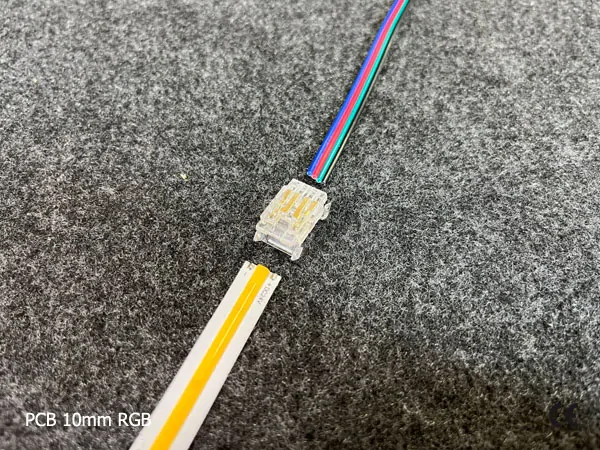

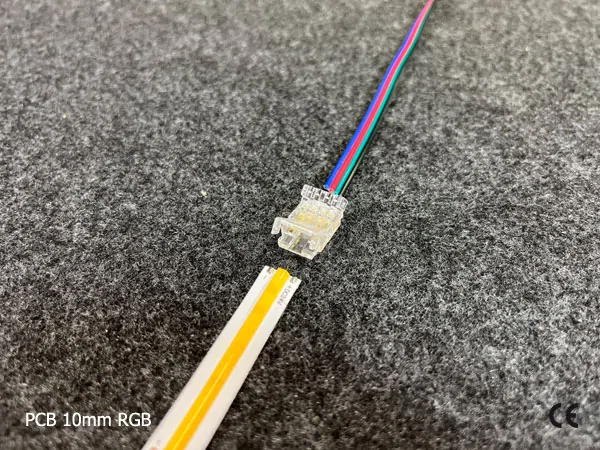

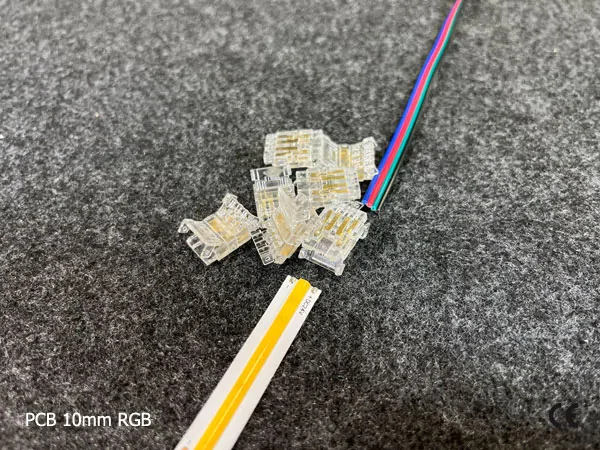

4 pin KONEKTOR pro RGB COB & SMD LED pásky, typ: LED pásek ↔ SVORKA pro přívodní vodič, PCB 10mm

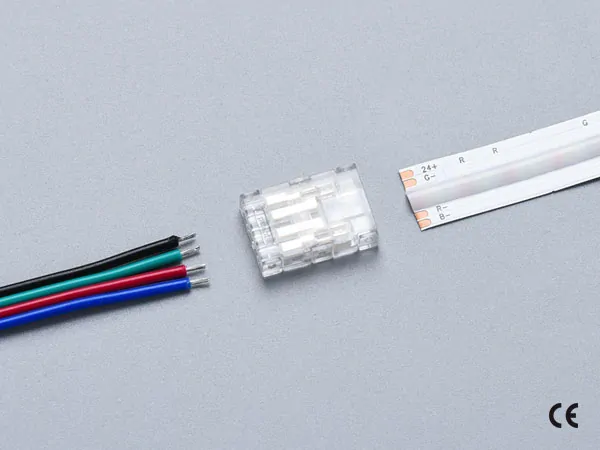

4-PINová transparentní spojka určená pro připojení RGB LED pásku integrovanou SVORKOU k přívodnímu vodiči (čtyřlince).

Použití pro COB a SMD LED pásky o šířce (PCB) 10mm.

Pomocí tohoto konektoru snadno připojíte LED pásek k přívodnímu kabelu bez nutnosti pájení.

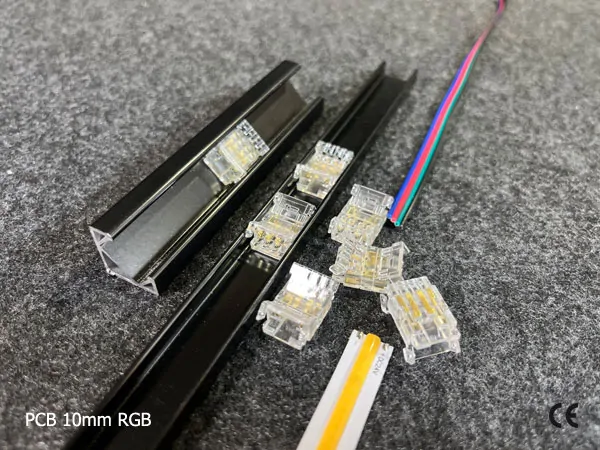

Konektor je navržen a rozměrově přizpůsoben tak, aby jeho aplikace byla možná i uvnitř většiny hliníkových LED profilů.

Postup použití:
LED pásek položte na prořezávací trny tak, aby piny na pásce byly v jedné ose s trny konektoru. Následným stlačením výklopné krytky dojde k proříznutí kontaktních trnů do pásky a k zajištění spoje. Výklopná krytka konektoru musí byt zcela zacvaknutá, aby nedošlo k vytržení pásky z konektoru a tím pádem i ke ztrátě funkčnosti spoje.

Upozornění:
Pokud spojení pásky vychází na pájené spoje, kde jsou ještě zbytky cínu, doporučujeme tento cín co nejlépe odstranit, aby se mohly trny snadněji prořezat do pásky.
